Biogas Infotage Ulm 2020 - Vortrag

Moderne Nutzung der Abgaswärme - mit innovativen Materialien zum Erfolg.

Ein Vortrag von Alexander Braun über die Nutzung der Abgaswärme auf den Biogas Infotagen in Ulm.



alexander braun

  • Alexander Braun
  • verheiratet, 1 Kind
  • 47 Jahre alt
  • Landwirt im Nebenerwerb
  • Ausbildung im Metallbereich
  • > 25 Jahre chemischer Graphitapparatebau
  • > 15 Jahre Erfahrung korrosionsbeständige Abgaswärmetauscher





 konventionelle abgasnutzung bg





Abgaspotential in Zahlen



Konventionelle Nutzung Abgaswärme - oberhalb Kondensation 180°C
z.B. 450°C bis 180°C => ΔT = T2 - T1 = 450 - 180 = 270K

  • Genutzter Energiegehalt Abgas in diesem Bereich ~0,087 kW/kg Abgas



Nutzung der Abgaswärme bis unter den Kondensationspunkt, z.B. 80°C
z.B. 450°C bis 80°C => ΔT = T2 - T1 = 450 - 80 = 370K

  • Genutzter Energiegehalt Abgas in diesem Bereich ~0,118 kW/kg Abgas



Das bedeutet für ein BHKW mit ~530kW/el Leistung bei

  • konventioneller Abgasnutzung ΔT 271K -> ~243kWh
  • Zusätzliche Nutzung ΔT 100K -> ~85kWh





Mehrleistung ~35%







Kondensat - Der Teufel steckt im Detail



Ursache

  • Fast alle Biogase, Brennstoffe enthalten geringe Spuren von Schwefel
  • Bei einer Biogasverbrennung im BHKW entstehen Schwefeloxide und Wasser



Hintergrund

  • Wird das Abgas unterhalb des Kondensationspunkt gekühlt, reagiert das Wasser mit den Schwefeloxiden (SO2 oder SO3) zu schwefliger Säure und Schwefelsäure, dies führt zu folgendem Problem:
  • Konventionelle Materialien wie z.B. Edelstahl sind nicht ausreichend korrosionsbeständig

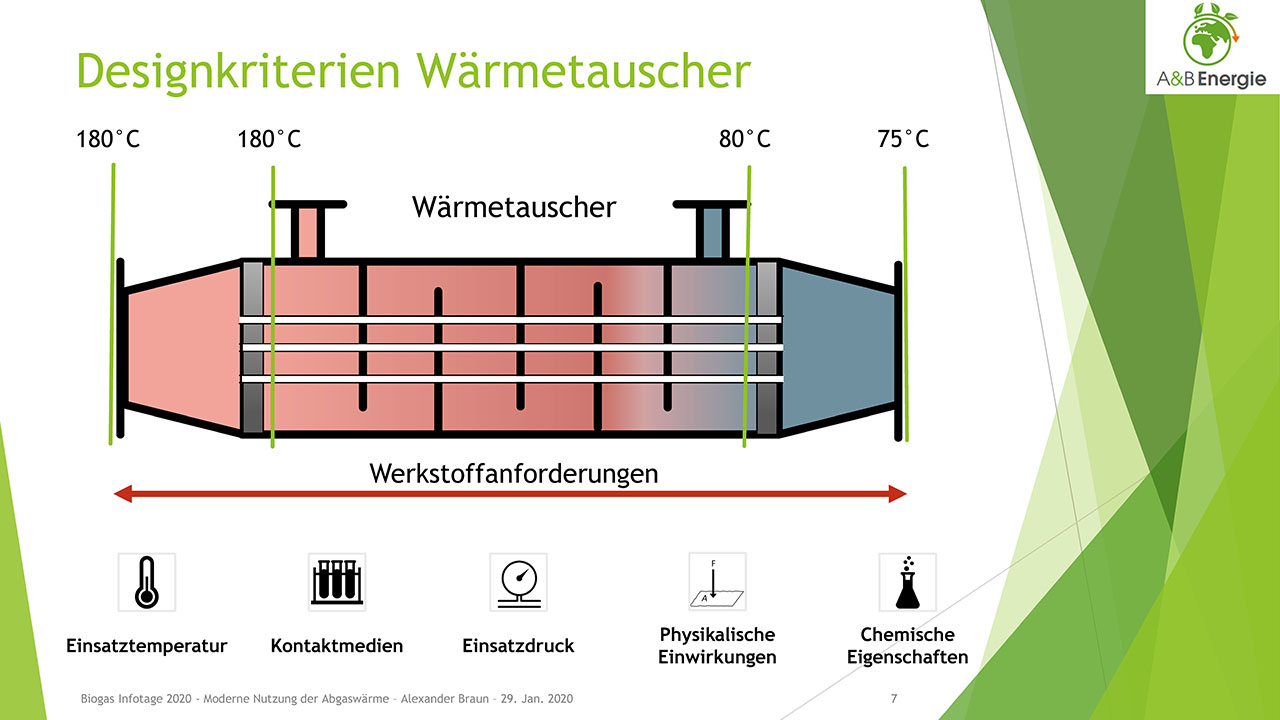

 designkriterien waermetauscher





Die Lösung - "Kondensatbeständigkeit"



  • Im Allgemeinen wird vom Säuretaupunkt gesprochen. Dieser bezieht sich auf sämtliche Säuren im Abgas. Der Säuretaupunkt schwefelhaltiger Brennstoffe liegt im Bereich 120 bis 150°C.
  • Werden Materialien verwendet die eine Beständigkeit gegen diese Art von Säure aufweisen, so spricht man von Korrosionsbeständigkeit.



Warum überhaupt

  • In diesem Abgas ist jede Menge Energie enthalten
  • Zur Ressourcenschonung muss die Energie soweit wie möglich genutzt werden



Folglich:

  • Sind Komponenten im Wärmetauscher verbaut, die eine Beständigkeit gegen entstehende Säuren aufweisen, kann der Taupunkt dieser unterschritten werden.





Auswahl Design und Werkstoffe



Horizontal oder Vertikal?

  • Horizontal



Durchströmung?

  • Von oben nach unten



Automatischer Kondensatablauf



Ausführung: Rohr oder Block?

  • Block (höhere Leistungsdichte)



Druckverlust

  • Möglichst gering (geringer Einfluß BHKW)



werkstoffanforderungen

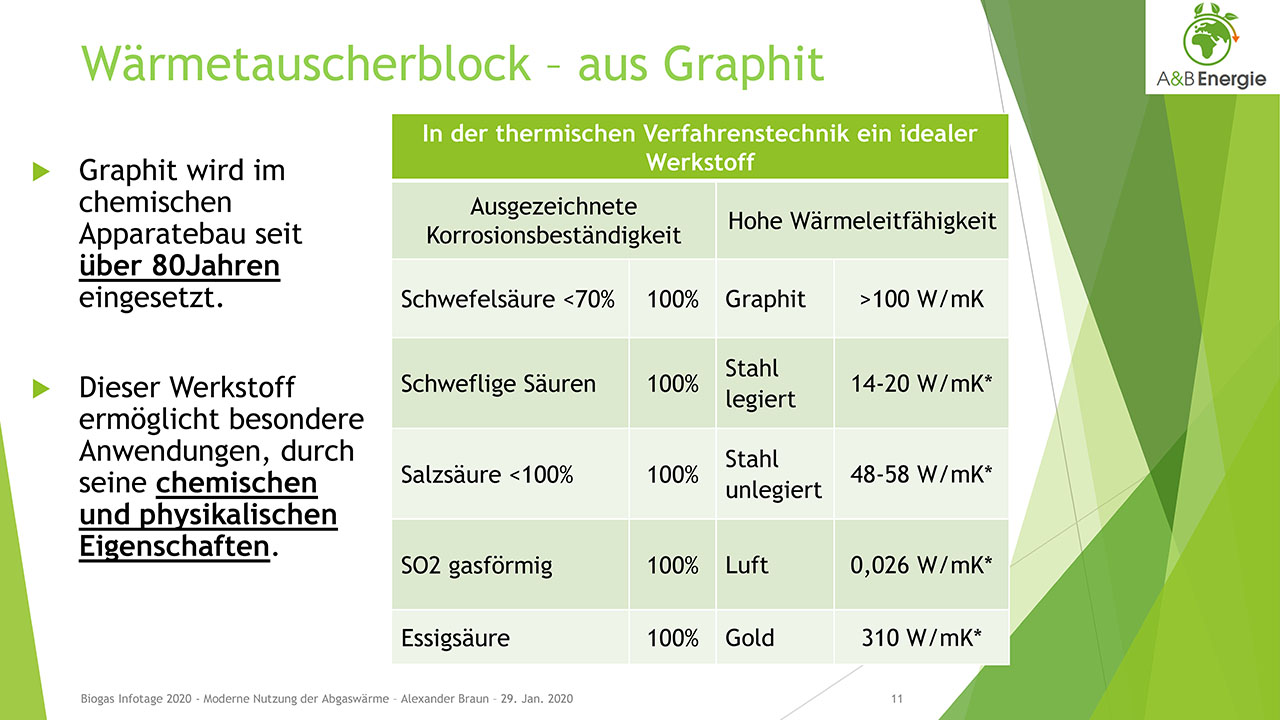

Wärmetauscherblock aus Graphit

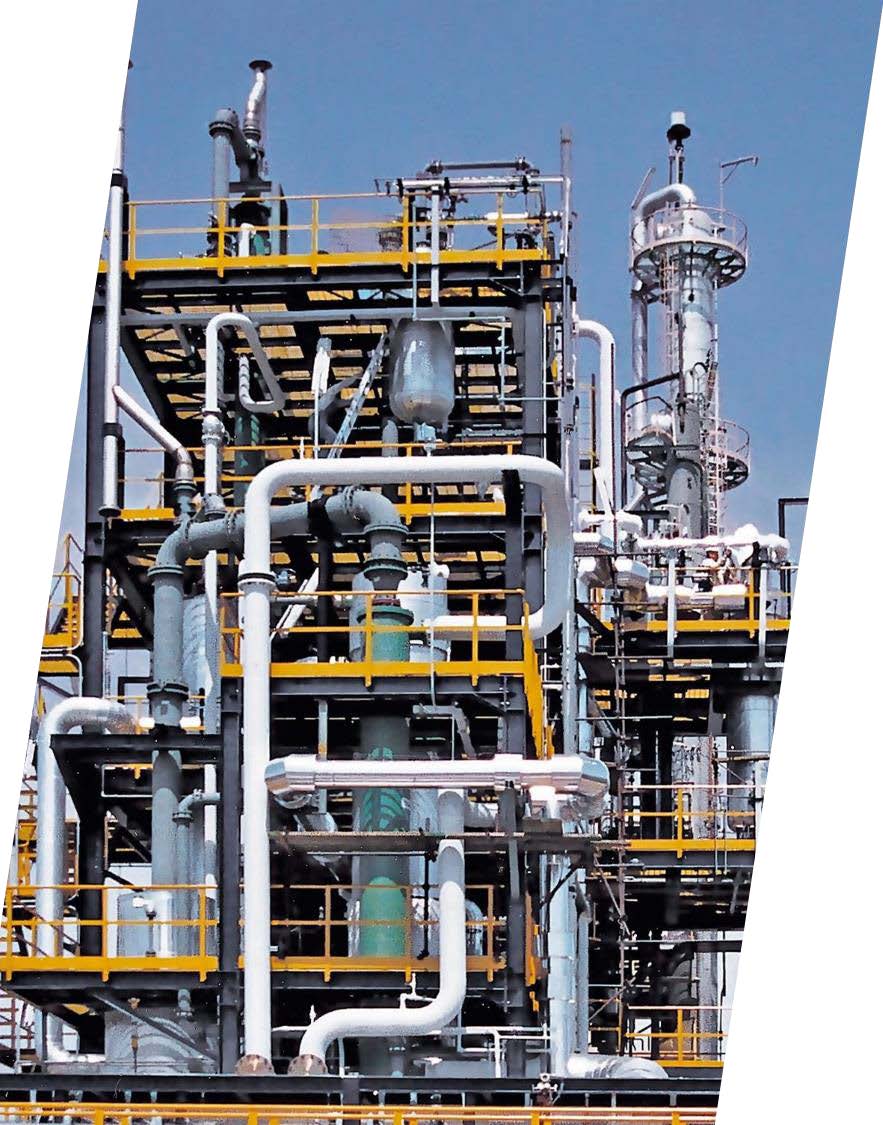

Beispielbild für Graphitanwendungen - HCL-Synthese



hcl-syntheseBildquelle: SGL Carbon https://www.sglcarbon.com/loesungen/komponente/systeme/

Erklärung:

  • HCL-Salzsäure
  • In der Synthese reagiert Chlor und Wasser zu Salzsäure bei über 1500°C.
  • In diesem Verbrennungsprozess wird Wärme zugegeben und später wieder entzogen.
  • Um eine Prozesssicherheit in Punkto Korrosionsbeständigkeit gewährleisten zu können, werden in den Anwendungen Graphitapparate eingesetzt.





abgashauben





Abgasnutzung Heute



Wo macht es Sinn?

  • Als sekundär Wärmetauscher

Bei mehr benötigter Wärme

  • Gewächshäuser
  • Fermenter - Prozesswärme
  • Trocknungsanlage
  • Fernwärme
  • Stallheizungen

Vorteile

  • Zusätzliche thermische Energierückgewinnung aus dem Abgas
  • Sehr kompakte Bauform durch die hohe Wärmeleitfähigkeit
  • Sehr geringer Druckverlust erlaubt die Integration in fast jede Anlage
  • Mehrfachkombination möglich durch Parallelschaltung





"Bio Power Block"
Der kondensatbeständige Abgaswärmetauscher!

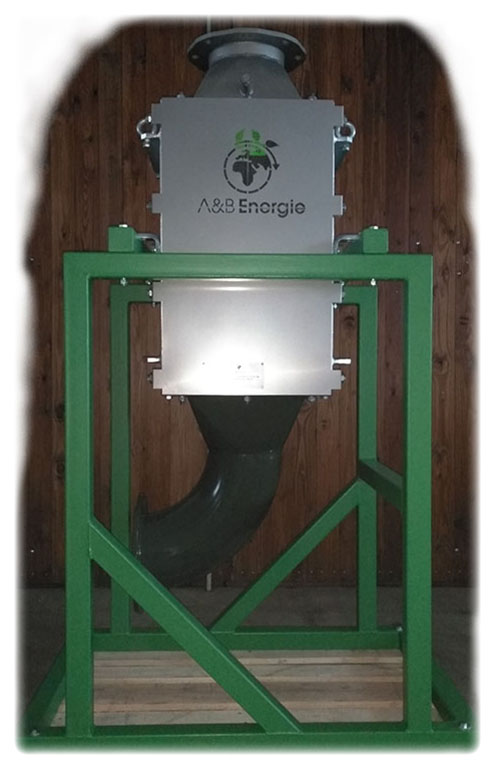

Bio Power Block kondensatbestaendiger Abgaswärmetauscher

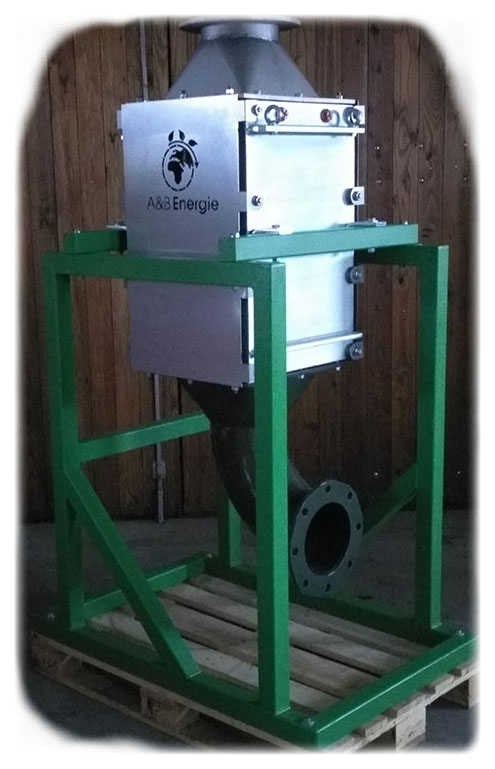

Biogas Abgaswärmetauscher Bio Power Block kondensatfest

BHKW 520kW ohne Bypass

BHKW 520kW ohne Bypass

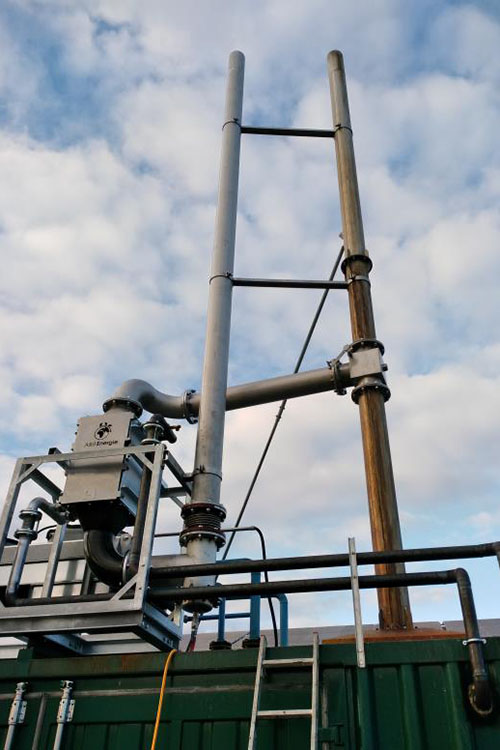

BHKW 250kW mit Bypass

BHKW 250kW mit Bypass



BHKW 520kw mit Bypass

BHKW 520kW mit Bypass



BHKW 190kW ohne Bypass - Prototyp

BHKW 190kW ohne Bypass - Prototyp

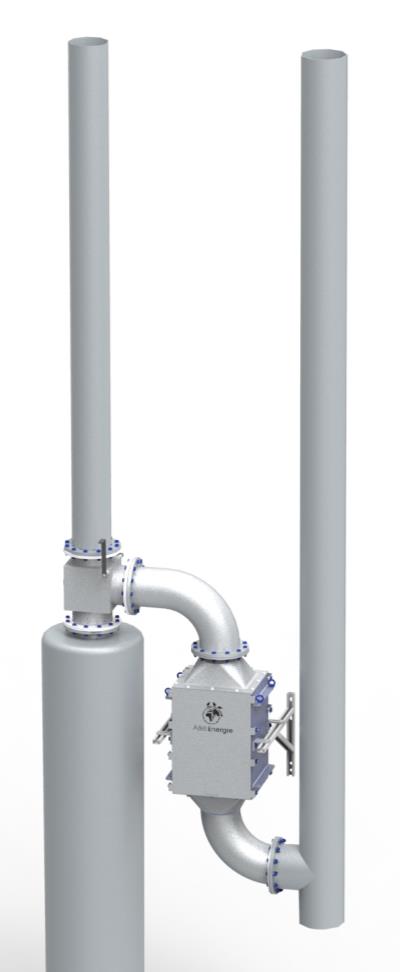

Bio Power Block mit Bypass

Bio Power Block mit Bypass



Bio Power Block mit Bypass

Bio Power Block mit Bypass





Bio Power Block Doppel

Bio Power Block Doppel



Bio Power Block Dreifach

Bio Power Block Dreifach
